智能型電動調節閥 / Intelligent electric control valve
產品說明 (Valve Description)：

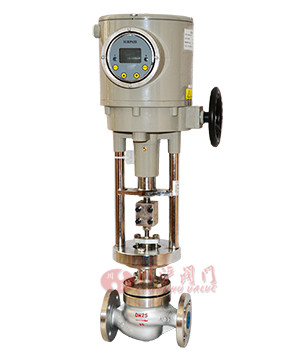

智能型電動調節閥是一種帶現場操作的電動調節閥，可以方便直觀的在電動執行器看到閥門的開度大小、故障信息等，也可以在現場通過遙控器控制閥門開度大小，或者通過控制面板操作閥門開度大小。智能型電動調節閥分為ZNZP智能型電動單座調節閥和ZNZM智能型電動套筒調節閥，應用于精確控氣體、液體、蒸氣等介質的工藝參數，如壓力、流量、溫度、液位等參數保持在給定值，其中ZNZP智能型電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合；ZNZM智能型電動套筒調節閥適用于壓差較大且泄漏量較大的場合。
點擊進入智能型電動調節閥說明書 點擊進入電動執行器說明書
選型指導 (Valve Selection Guide)：
智能型電動調節閥是一種帶現場操作的電動調節閥，可以方便直觀的在電動執行器看到閥門的開度大小、故障信息等，也可以在現場通過遙控器控制閥門開度大小，或者通過控制面板操作閥門開度大小。智能型電動調節閥分為ZNZP智能型電動單座調節閥和ZNZM智能型電動套筒調節閥，應用于精確控氣體、液體、蒸氣等介質的工藝參數，如壓力、流量、溫度、液位等參數保持在給定值，其中ZNZP智能型電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合；ZNZM智能型電動套筒調節閥適用于壓差較大且泄漏量較大的場合。
點擊進入智能型電動調節閥說明書 點擊進入電動執行器說明書
選型指導 (Valve Selection Guide)：
閥體材質：WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑：DN15-200mm
壓力范圍：國標(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美標(Class150、300、600)、日標(JIS 10K、20K)
閥蓋形式：標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
流量特性：等百分比、線性、快開等
ZNZP智能型電動單座調節閥 流量系數CV (Valve Parameters)
| 公稱通徑 | 閥座尺寸 | 額定Cv | 行程 | |
| 等百分比EQ% | 快開Linear | |||
| 20 | 6 | 0.32 | — | 16 |
| 8 | 0.8 | — | 16 | |
| 10 | 1.6 | — | 16 | |
| 15 | 4.0 | — | 16 | |
| 20 | 6.3 | 10 | 16 | |
| 25 | 6 | 0.32 | — | 16 |
| 8 | 0.8 | — | 16 | |
| 10 | 1.6 | — | 16 | |
| 15 | 4.0 | — | 16 | |
| 20 | 6.3 | 10 | 16 | |
| 25 | 10 | 16 | 16 | |
| 32 | 32 | 17 | 25 | 16 |
| 40 | 40 | 24 | 35 | 25 |
| 50 | 50 | 44 | 55 | 25 |
| 65 | 65 | 68 | 85 | 40 |
| 80 | 80 | 99 | 135 | 40 |
| 100 | 100 | 175 | 210 | 40 |
| 125 | 125 | 275 | 345 | 60 |
| 150 | 150 | 360 | 466 | 60 |
| 200 | 200 | 640 | 735 | 60 |
| 250 | 250 | 960 | 1000 | 100 |
| 300 | 300 | 1300 | 1500 | 100 |
ZNZM智能型電動套筒調節閥 流量系數CV (Valve Parameters)
| 公稱通徑DN | 閥座尺寸dn | 額定Cv行程 | 行程mm | |
| 等百分比EQ% | 線性Linear | |||
| 40 | 25 | 16 | 16 | 25 |
| 32 | 17 | 25 | ||
| 40 | 24 | 35 | ||
| 50 | 50 | 44 | 55 | |
| 65 | 65 | 68 | 85 | 38 |
| 80 | 80 | 99 | 135 | |
| 100 | 100 | 175 | 210 | |
| 125 | 125 | 275 | 345 | 50 |
| 150 | 150 | 360 | 466 | |
| 200 | 200 | 640 | 735 | 75 |
| 250 | 250 | 960 | 1000 | 100 |
| 300 | 300 | 1300 | 1500 | |
零部件材質 (Valve Material)
| 零部件 | 材質 | |||
| 閥體 | WCB | CF8 | CF8M | CF3M |
| 閥座 | 304 | 304 | 316 | 316L |
| 墊片 | PTFE/金屬石墨墊片 | |||
| 閥芯 | 304 | 304 | 316 | 316L |
| 導向套 | 304 | 304 | 316 | 316L |
| 閥蓋 | WCB | CF8 | CF8M | CF3M |
| 閥桿 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/柔性石墨 | |||
性能參數 (Valve Performance Parameters)
| 項目 | 指標值 | ||
| 基本誤差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調范圍R | 30：1 | ||
連接尺寸 (Valve Connection Size)
| 公稱 通徑 DN |
結構長度L | H | H1 | H2 | A | M | |||||
| PN16/25 (150Lb) | PN40 (300Lb) |
PN63 (600Lb) |
標準型 | 高溫型 | 低溫型 | 波紋管型 | |||||
| 15/20 | 181 | 194 | 206 | 130 | 240 | 300 | 270 | 95 | 35 | 52.5 | M12* 1.25 |
| 25 | 184 | 197 | 210 | 140 | 250 | 310 | 280 | 95 | 35 | 57.5 | |
| 32 | 200 | 210 | 220 | 155 | 265 | 325 | 295 | 95 | 35 | 70 | |
| 40 | 222 | 235 | 251 | 170 | 280 | 340 | 340 | 95 | 35 | 75 | |
| 50 | 254 | 267 | 286 | 180 | 290 | 350 | 350 | 95 | 35 | 82.5 | |
| 65 | 276 | 292 | 311 | 220 | 350 | 410 | 475 | 110 | 45 | 92.5 | M16*1.5 |
| 80 | 298 | 317 | 337 | 230 | 360 | 420 | 485 | 110 | 45 | 100 | |
| 100 | 352 | 368 | 394 | 245 | 375 | 435 | 500 | 110 | 45 | 117.5 | |
| 125 | 410 | 425 | 440 | 295 | 455 | 525 | 645 | 135 | 55 | 140 | M20*1.5 |
| 150 | 451 | 473 | 508 | 325 | 485 | 555 | 675 | 135 | 55 | 160 | |
| 200 | 600 | 600 | 650 | 385 | 545 | 615 | 735 | 135 | 55 | 210 | |
| 250 | 650 | 708 | 752 | 470 | 650 | 725 | 950 | 170 | 60 | 260 | M24*M1.5 |
