P4蓋米款法蘭角座閥 / P4 Gaimi Flange angle seat valve
產品說明 (Valve Description)：
P4蓋米款法蘭角座閥是由法蘭式角座閥和P4蓋米款系列氣動執行器組成，默認單作用常閉式，可選用常開式，根據管道介質和介質溫度，選擇合適的密封閥座（四氟乙烯PTFE、對位聚苯PPL）。閥門連接方式有內螺紋式、快裝式、焊接式和法蘭式，執行器可選配P1系列（塑料款）、P2系列（不銹鋼304）、P3系列（新款不銹鋼）、P4系列（蓋米款）等，閥門可以和電磁閥組成開關型氣動角座閥，也可以和閥門定位器組成模擬量控制的調節型氣動角座閥。采用Y型設計、流通性好、流阻小、無水錘。閥門使用高端執行器、360°旋轉、任意角度安裝。楔型密封、閥桿自動校正、自潤滑、免維護開啟靈活，具有工作穩定、應用廣泛、結構緊湊、輕巧美觀等特點。閥門是歐系精裝、技術精湛、超長壽命、密封可靠、可替代進口產品。
點擊進入P4蓋米款法蘭角座閥說明書
選型指導 (Valve Selection Guide)：
P4蓋米款法蘭角座閥是由法蘭式角座閥和P4蓋米款系列氣動執行器組成，默認單作用常閉式，可選用常開式，根據管道介質和介質溫度，選擇合適的密封閥座（四氟乙烯PTFE、對位聚苯PPL）。閥門連接方式有內螺紋式、快裝式、焊接式和法蘭式，執行器可選配P1系列（塑料款）、P2系列（不銹鋼304）、P3系列（新款不銹鋼）、P4系列（蓋米款）等，閥門可以和電磁閥組成開關型氣動角座閥，也可以和閥門定位器組成模擬量控制的調節型氣動角座閥。采用Y型設計、流通性好、流阻小、無水錘。閥門使用高端執行器、360°旋轉、任意角度安裝。楔型密封、閥桿自動校正、自潤滑、免維護開啟靈活，具有工作穩定、應用廣泛、結構緊湊、輕巧美觀等特點。閥門是歐系精裝、技術精湛、超長壽命、密封可靠、可替代進口產品。
點擊進入P4蓋米款法蘭角座閥說明書
選型指導 (Valve Selection Guide)：
閥體材質：不銹鋼(304不銹鋼、316不銹鋼、316L不銹鋼)
公稱通徑：DN10-100mm
壓力范圍：國標(PN1.6Mpa、PN2.5MPa)
執行機構：雙作用氣缸、單作用氣缸
控制附件：電磁閥(普通型、防爆型)、限位開關(普通型、防爆型)、空氣減壓閥、閥門定位器等
基本參數 (Valve Parameters)
| 公稱通徑 | DN10-100mm |
|---|---|
| 公稱壓力 | PN16（如需更高壓力，訂貨時請注明） |
| 閥體材質 | 不銹鋼(304、316、316L等)系列 |
| 密封材質 | 四氟密封（PTFE）、對位聚苯密封（PPL）等 |
| 適用溫度 | T1:-20-150℃、T2：-29-250℃、其他溫度可定制 |
| 連接方式 | 螺紋式、焊接式、快裝式、法蘭式 |
| 氣缸選配 | 塑料執行器（P1）、不銹鋼執行器（P2）、不銹鋼執行器（P3）、蓋米款執行器（P4） |
| 控制氣壓 | 0.3~0.8MPa |
| 作用方式 | 單作用常閉FC、單作用常開FO，雙作用 |
| 控制方式 | 開關型、調節型、智能型、總線型 |
選型指導 (Selection guidance)
| 控制功能 | 常開 |
|---|---|
| PPS執行器外殼適用環境溫度 | 5~130℃ |
| 執行機構 | 無復位彈簧雙作用執行器 |
| 連接方式 | 快裝、法蘭 |
| 位置反饋 | 電子式位置反饋 |
| 手動 | 手動應急開關 |
| 適配器 | 符合Namur標準 |

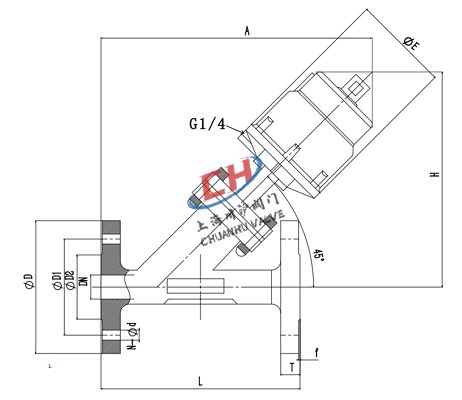

連接尺寸 (Valve Connection Size)
| 規格 | 執行器 | L | A | H | D | D1 | T | F | N-φ18 | E |
|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | 50 | |||||||||
| 70 | ||||||||||
| DN20 | 50 | 130 | 210 | 160 | 105 | 75 | 14 | 2 | 4-φ14 | |
| 70 | 215 | 170 | 2 | 4-φ14 | ||||||
| DN25 | 50 | 140 | 215 | 180 | 115 | 85 | 14 | 2 | 4-φ14 | |
| 70 | 195 | 2 | 4-φ14 | |||||||
| DN32 | 70 | 150 | 225 | 195 | 135 | 100 | 16 | 2 | 4-φ18 | |
| 90 | 215 | 2 | 4-φ18 | |||||||
| DN40 | 70 | 180 | / | |||||||
| 90 | 260 | 220 | 145 | 110 | 16 | 2.5 | 4-φ18 | |||
| DN50 | 70 | 195 | / | |||||||
| 90 | 270 | 228 | 160 | 125 | 16 | 2.5 | 4-φ18 | |||
| 125 | 320 | 283 | 4-φ18 | |||||||
| DN65 | 125 | 225 | 340 | 295 | 185 | 145 | 18 | 3 | 4-φ18 | |
| 160 | / | |||||||||
| DN80 | 125 | 245 | 360 | 315 | 195 | 160 | 20 | 3 | 8-φ18 | |
| 160 | 395 | 355 | 8-φ18 | |||||||
| DN100 | 160 | 300 | 430 | 385 | 215 | 180 | 22 | 3 | 8-φ18 |
控制附件選型 (Selection of control accessories)
| 項目 | 內容 |
| 電磁閥 | 雙作用選二位五通、單作用二位三通、單電控雙電控訂貨時注明 |
| 限位開關 | 遠程反饋開關信號 |
| 定位器 | 輸入模擬量信號（4-20mA或者0-10V），調節閥門開度 |
| 備注 | 以上附件不是標準配件，如需配置請訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級 |
