通風蝶閥或稱為尾氣蝶閥，均適用于煙道、尾氣管道、通風管道中使用，多用在大尺寸、遠程控制場合來用，隨著社會的發展，國家在環保力度上的加強，工業生產中產生的尾氣、煙氣都需要經過多次凈化和過濾，這個過程中就會大量的用到的通風尾氣蝶閥，實現對管道介質的開關或者調節效果。

通風尾氣蝶閥常用的操作方式有3種，和蝸輪組合后組成手動蝸輪通風蝶閥；和氣動執行器組成氣動通風尾氣蝶閥；和電動執行器組成電動尾氣蝶閥。以下詳細介紹這三種組合方式。

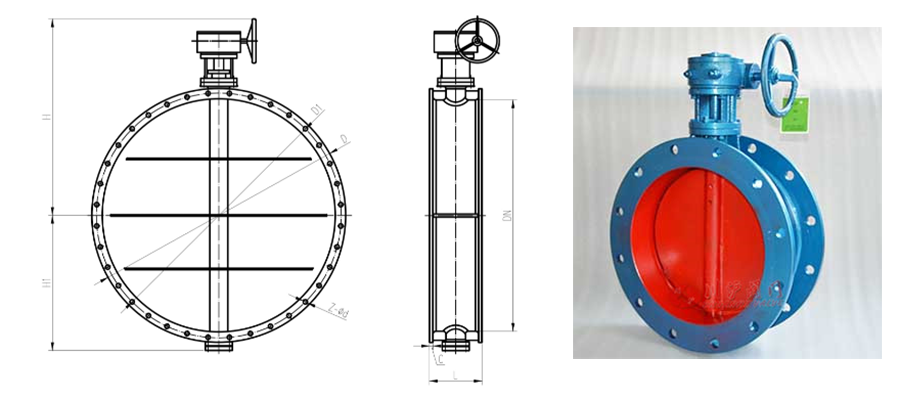

手動蝸輪通風尾氣蝶閥

結構圖和閥門實物圖如下

在實際生產應用中，通風管道一般架設的比較高，需要有平臺才能實現手動對閥門開閉和調節流量大小控制，實用性比較低，選擇的比較少。

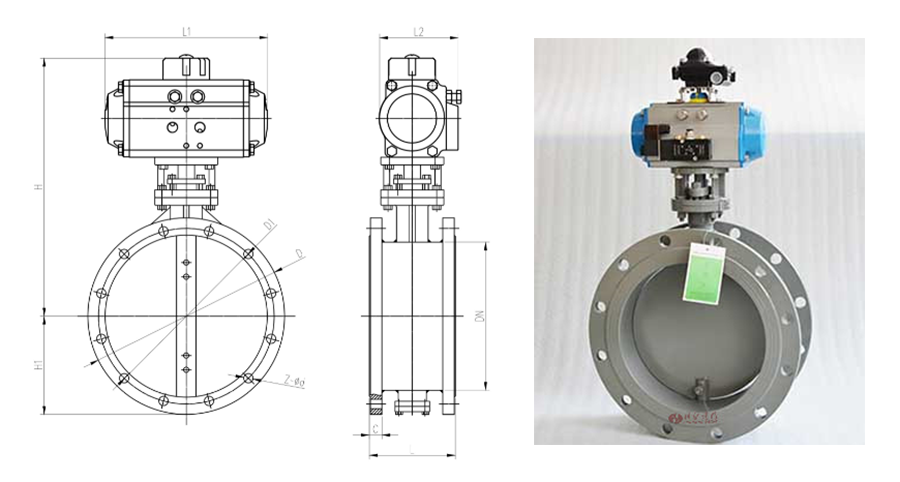

氣動通風尾氣蝶閥

結構圖和閥門實物圖如下

蝶閥和氣動執行器組裝后，并配以控制附件如：電磁閥，空氣過濾減壓閥，手輪機構，限位開關，閥位傳送器，閥門定位器，保位閥等，通過電磁閥來控制開關，配上閥門定位器后，可以遠程4-20mA信號來控制閥門開度大小，實現對管道風量大小的調節。具有結構緊湊、耗氣量少、磨損小的特點，并且遠程簡單易用，極大的提升了生產自動化控制效果。

電動通風尾氣蝶閥

結構圖和閥門實物圖如下

蝶閥和電動執行器組裝后，組成電動通風尾氣蝶閥，可選電壓有DC24V、AC220V、AC380V等、控制信號有開關量信號、模擬量4-20mA信號，有普通型、防爆型等，根據不同的工況選擇合適的電動執行器，可以實現遠程對閥門的控制開關和調節流量大小。在生產中，手動操作不方便、氣源管路鋪設不了遠距離的時候，優先考慮選用電動通風尾氣蝶閥。

上海川滬閥門作為一家十多年的生產企業，在冶金閥門、環保尾氣處理上，有著豐富的經驗，歡迎新老客戶隨時咨詢通風尾氣蝶閥。
