氣動波紋管調節閥是在ZJSP系列氣動單座調節閥和ZJSM系列氣動套筒調節閥基礎上，增加波紋管對移動的閥桿行程完全的密封，杜絕介質外漏的情況，可用于易燃易爆、有毒性、危險性的場合使用，如氯氣、氫氣、濃硫酸、稀硫酸等介質中使用。

選型指導

閥體材質：WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑：DN15-200mm
壓力范圍：國標(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美標(Class150、300、600)、日標(JIS 10K、20K)
閥蓋形式：標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
流量特性：等百分比、線性、快開等

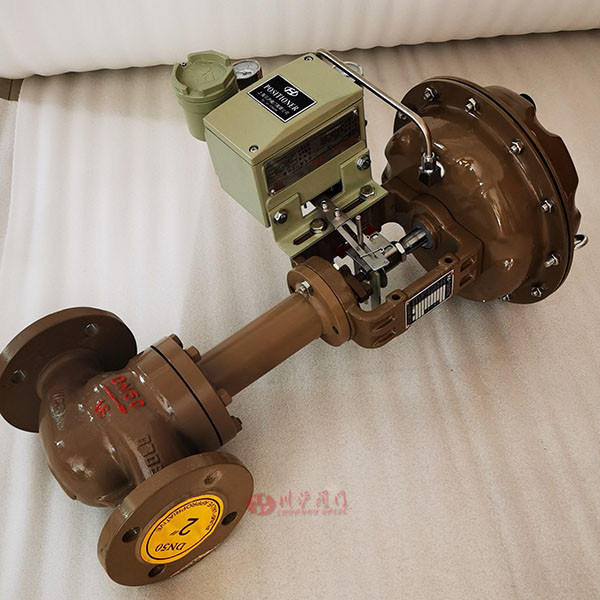

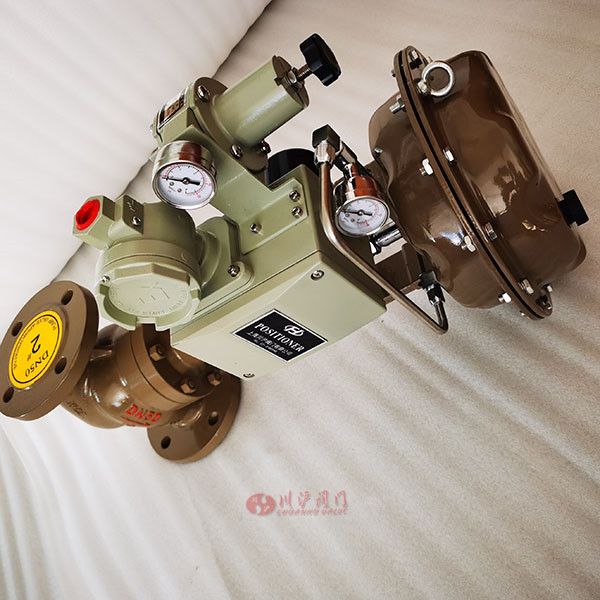

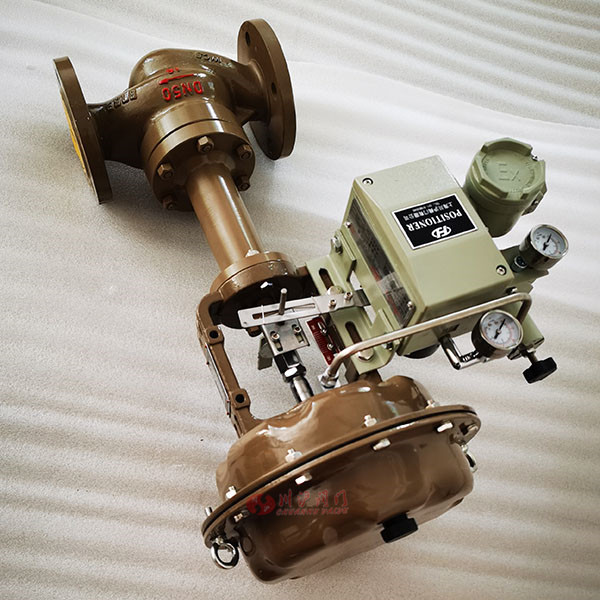

產品圖片

應用范圍

上海川滬閥門生產的氣動波紋管調節閥系列有：ZJSP-BWG-16C、ZJSM-BWG-16P、ZJSP-16CB、ZJSP-16PB、ZJSM-16CB、ZJSM-16PB等，其中波紋管單座調節閥特別適用于允許泄漏量小閥前后壓差不大的工作場合使用，波紋管套筒調節閥適用于壓差較大且泄漏量較大的場合使用。
