ZJSP、ZJHP型氣動單座調節閥適用控制流體介質流量、壓力和高負荷工況。閥體結構緊湊，流體通道呈S流線型，允許流通能力大，可調范圍廣，流量特性精度高。閥芯導向部分的導向面積大，具有抗震性能強的特點。閥座密封性能符合IEC或者GB標準，調節閥配用多彈簧式薄膜執行機構，結構緊湊、輸出力大。

產品特點

1.閥座采用卡入式結構避免了螺紋旋入式的缺陷，當壓緊上蓋時閥芯和閥座自動對中，而且裝卸簡單方便，即使在嚴重腐蝕的情況下也能輕松的取出閥座，有利于維修和維護。
2.閥芯和閥桿采用一體式結構避免了插銷式的缺陷，即使在高壓差的情況下更能保證閥桿的穩定性；
3.在整個流量和特性范圍內，平衡型和非平衡型閥塞，具有很高的切斷密封性能；
4.金屬密封和軟密封具有相同的流量系數；
5.調節閥中采用平衡閥塞，可以承受比較大的允許壓差；
6.閥內件表面特殊處理；拋光、氮化和堆焊司鈦萊合金延長了調節閥的使用壽命，工作更為可靠；
7.可調比30：1，可定制50：1；
8.采用高等級的非石棉密封或波紋管密封；
9.采用多彈簧型氣動執行機構，可實現正、反作用，不需要增加其它零件就能調整彈簧范圍，正作用執行機構可以實現氣閉操作，反作用執行機構可實現氣開操作；
10.可配氣動執行機構、電動執行機構、電液動執行機構。

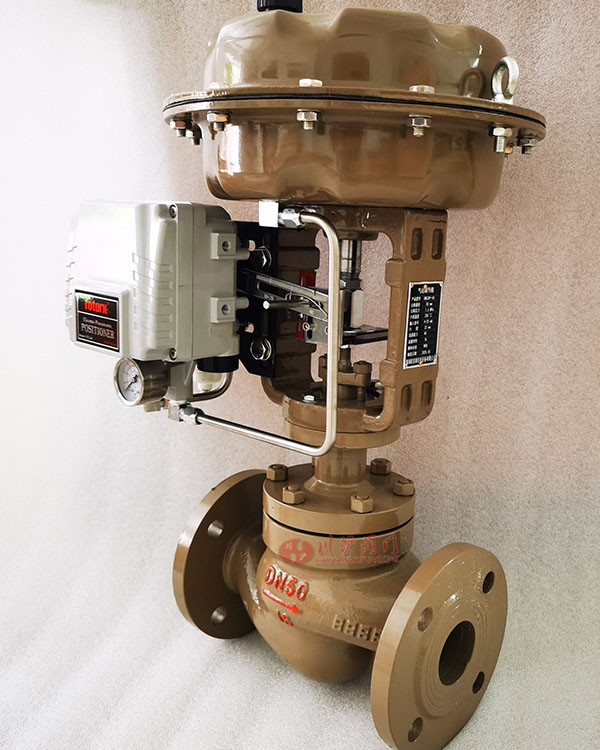

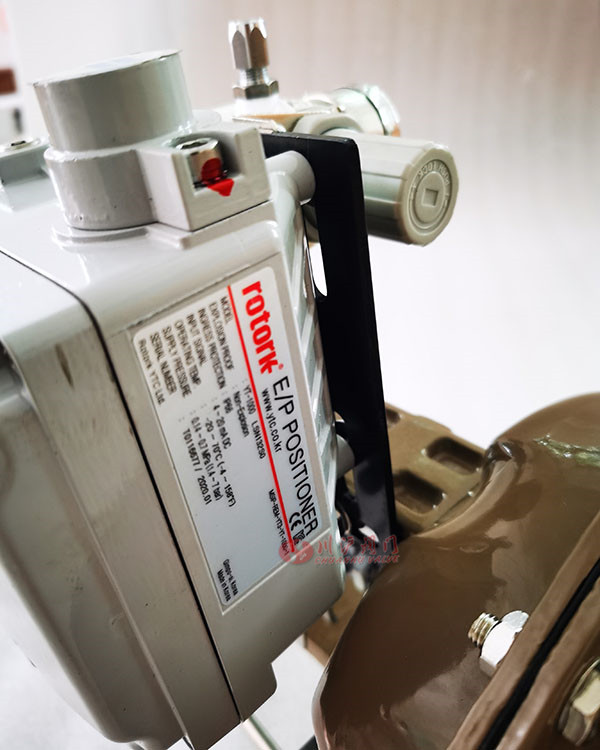

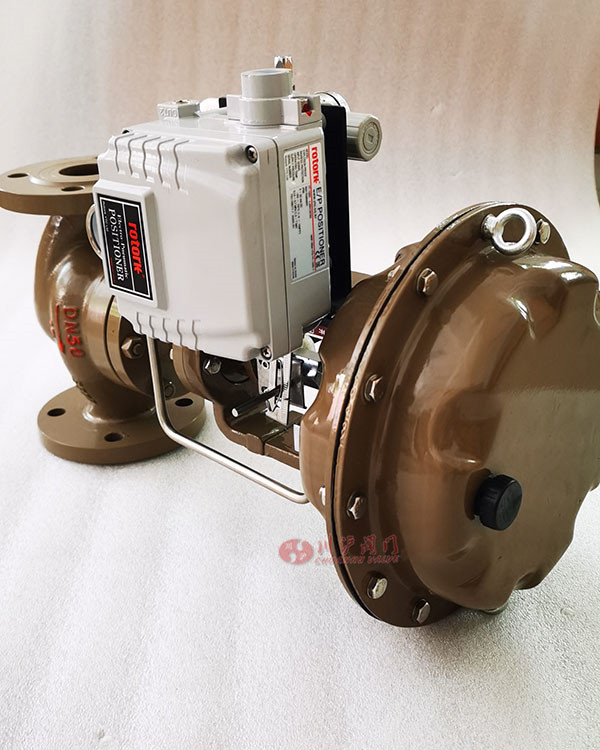

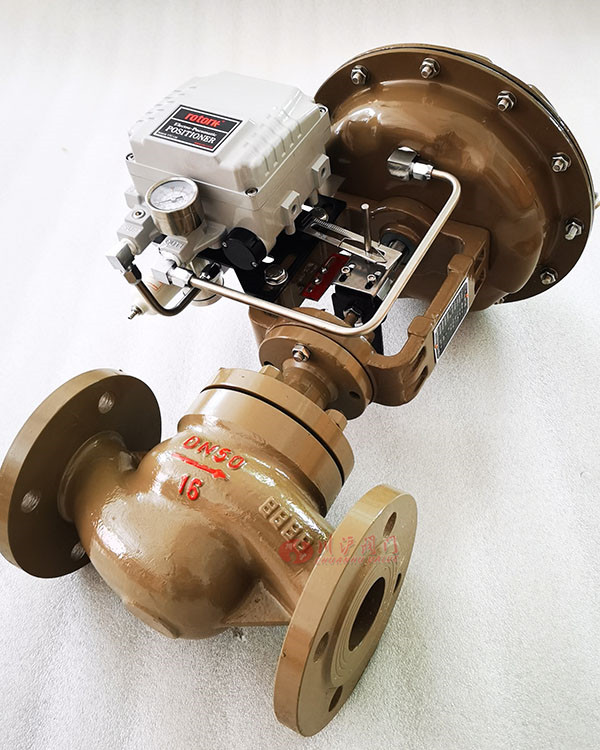

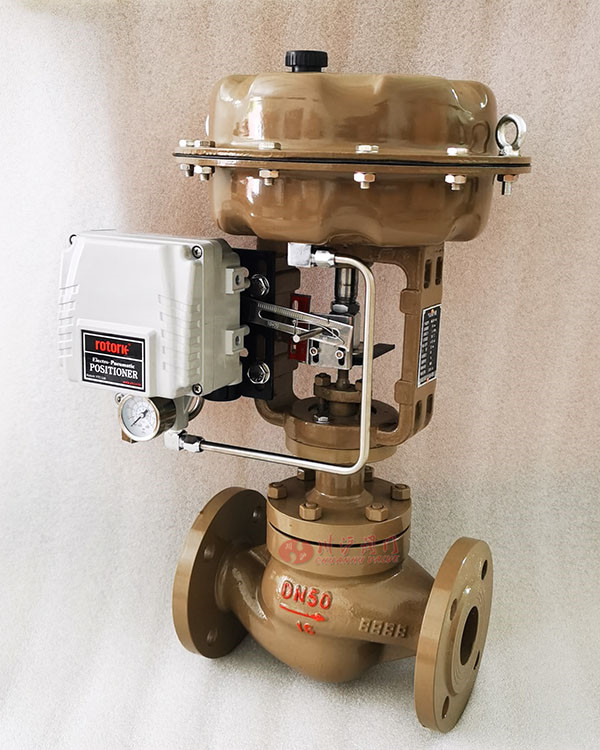

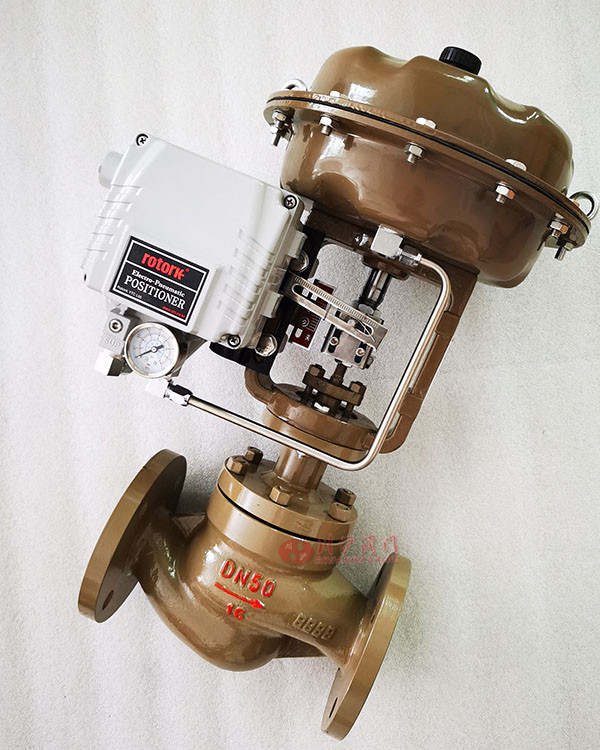

產品圖片

閥體參數

型式：直通單座鑄造球型閥
公稱通徑：15、20、25、40、50、65、80、100、150、200、250、300mm
公稱壓力：PN1.6、4.0、6.4MPa
法蘭標準：JB/T79-2015
材料：鑄鋼（ZG230-450）、鑄不銹鋼、（ZG1Cr18Ni9Ti、ZG1Cr18Ni120Mo2Ti）等
上閥蓋：普通型上閥蓋：-40~230℃、伸長型上閥蓋：230~450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

作用形式

氣關式或氣開式閥，
氣開式閥采用ZHB型執行機構，
氣關式閥采用ZHA型執行機構

控制性能

泄漏量：小于閥額定容量的0.01%
回差：帶定位器：小于全行程1%
基本誤差：帶定位器：小于全行程的±1%

應用范圍

ZJSP、ZJHP型氣動單座調節閥廣泛使用于要求可靠性和關閉性能高、低溫以及高壓工藝管線場合，由于材料范圍廣和設計形式的多樣化，使得這些閥門可在不同的工業領域中得以應用（警如：化工、電力、造紙、食品、冶金、采礦等）
