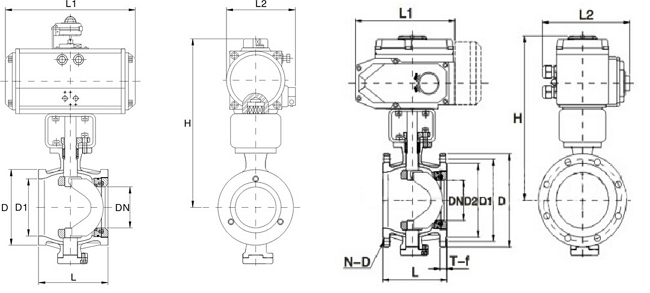

V形金屬密封球閥是一種90回轉的緊湊結構調節型球閥.球體是一個帶有V形流通截面的半球體,固定球結構,單閥座,緊湊型整體式閥體,短的結構長度,對夾式R1型或法蘭式R21型連接.如下圖所示。

其結構特征在于關閉件是一個V形缺口的半球,可以從閥體的一側裝入閥腔,這樣閥體可以設計成整體式.上下兩個固定軸從兩端插入,上軸的頭部采用花鍵結構與球體相連接,傳遞操作力矩.密封座是316不銹鋼基體上堆焊鉆基合金硬化,密封座與閥體間的密封是PIFE包覆的橡膠彈性體,并用一個Inconel625鋼絲制作的五角形鋼絲彈簧提供一個預緊力,閥座的銳利邊緣與扇形缺口的球面接觸,可防止污垢的黏附,并刮削球面上的纖維介質,可滿足SO5208標準D密封等級10倍的密封要求.相當于標準ANSI/FCI702Ⅳ級大泄漏量的1/100.閥座亦可以設計成軟密封.產品主要是用作控制閥,其調節特性為等百分比特性,可配以小流量低Cv值的V形球體,配以衰減器可減少噪聲和氣蝕,適用于高濃度介質設計,具有耐蝕的閥座。

閥門的壓力等級 ANSI Class150, Class300,公稱尺寸DN25~400(縮徑)結構長度符合ANSIB16.10短閥體結構.溫度-40~250℃,固有特性等百分比,密封性能達到10倍的ISO5208標準D的泄漏量,閥體材料WCB、CF8M和鈦合金.可供選擇的結構方案有多種形式。

①低Cv值型 安裝在DN25的閥體內,有四個可供選擇的低Cv值的球體,其大CV值分別為0.5、1.5、5及15。

②減噪型 減少噪聲及氣蝕的衰減器置于球體的V形通道,用于DN50~400的球閥。

③高濃度型 可用于18%中等濃度的紙漿,出口的通道直徑大于進口通道的通徑.其擴徑分別為DN80/DN100、DN00/DN150、DN150/DN200和DN200/DN250。

④耐蝕型及耐磨損型密封座用鎢鉻鈷合金襯套替代,介質反向流動以保證其耐用性,為非緊密封控制閥。
