1.蝶閥

如圖1所示，蝶閥具有結構簡單、體積小、重量輕、流路暢通、有自清洗作用、流阻小、流通能力大、流量特性近似等百分比等優點。低負載中線蝶閥泄漏量較大，一般適用于低壓差、大流量、含顆粒介質的調節。在電廠中低負載蝶閥主要用于風道（圓風門）流量調節，這是由于百葉窗式方風門具有快開流量特性，不易調節，故在風道中用蝶閥風門更有利。

蝶閥

2.球閥

球閥的大特點是損失極小、流路簡單，適用于有固體雜質的場合；具有快開流量特性，多用作切斷閥。按閥芯形式不同，球閥可分為O形球閥和V形球閥，如圖2所示。V形球閥的流量特性接近等百分比，其調節范圍寬（R=200～300）、密封性好，但多采用軟座密封，使用溫度受到限制（低于180℃），在溫度不高、調節范圍大、希望阻力較小的系統中，可以考慮選用V形球閥。另外，在有些引進工程中，也有將球閥用作自動控制閥的旁路閥，在檢修自動控制閥時，旁路閥可提供一定的調節性。

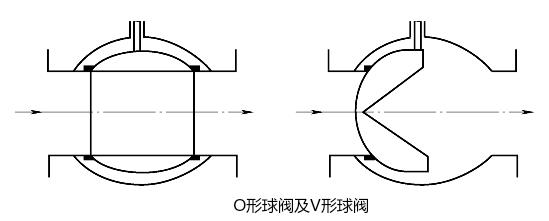

O形球閥及V形球閥

3.偏心旋轉閥

偏心旋轉閥如圖3所示，它通過偏心閥芯的旋轉來調節和切斷介質，綜合了球閥和蝶閥的優點。泄漏量?。?.01%）（ANSI標準Ⅳ級）、可兼作切斷閥、可調比（R=100）大、體積小、重量輕；流量系數大、動態穩定性好、閥效應不明顯（一般閥門在臨界點處，其流量特性曲線將發生畸變，這種現象稱為閥效應），閥芯不平衡力較?。s為單座閥的1/2），適用溫度廣、通用性好；同一規格的閥門要想改變流通能力，只需換閥座即可，不必?fù)Q閥芯；閥內很容易襯上各種襯里，以適應不同需要等優點。該閥的綜合性能優越，可以代替普通控制閥，國外使用很廣，特別適用于要求調節范圍寬（此時可代替一大一小兩個并聯的可調比較小的閥，從而使系統和控制得到簡化）、泄漏量小、流通能力大、阻力小的場合，如火力發電廠中的除氧器加熱蒸汽控制閥、主凝水控制閥等。另外，該閥因?yàn)榱鞯篮唵危€適用于高黏度介質（如重油）。

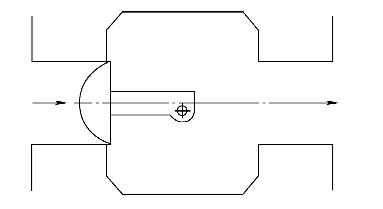

偏心旋轉閥

在自動化控制中，蝶閥、球閥、偏心旋轉閥和不同的驅動器組成各種形式的控制閥，和氣動活塞式執行器組成氣動蝶閥、氣動球閥、氣動偏心旋轉閥。 和電動執行器組成電動蝶閥、電動球閥、電動偏心旋轉閥。根據現場控制要求，可以實現開關控制，也可以接收4-20mA模擬量信號實現對介質流量大小的調整。
