波紋管截止閥是在截止閥的基礎上，增加了波紋管的設計，杜絕了閥門外漏產生，主要用于熱油系統、蒸汽系統、冷熱水系統等。上海川滬閥門主導生產的有國標波紋管截止閥、德標波紋管截止閥、國標波紋管閘閥、德標波紋管閘閥等產品。

波紋管截止閥材質有碳鋼、不銹鋼（304不銹鋼、316不銹鋼等），連接方式可選法蘭式、焊接式等。

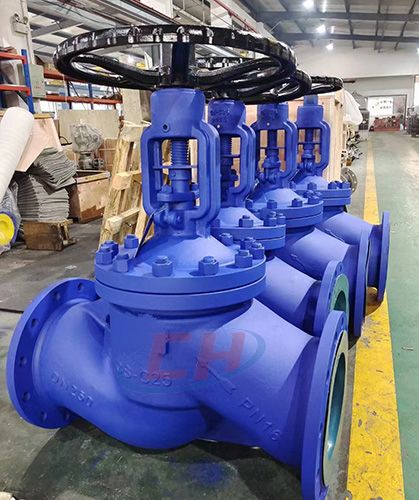

波紋管截止閥

產品主要優點：

1、波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。

2、閥采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長。

3、雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準4、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。

5、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。

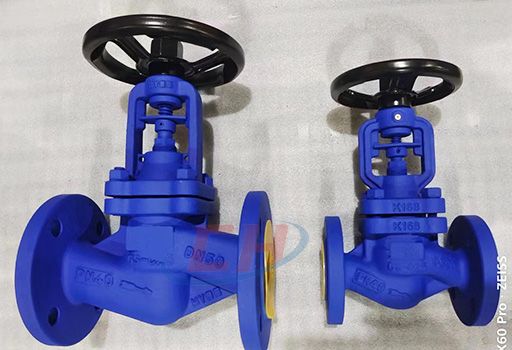

波紋管截止閥

波紋管截止閥九大特點

特點一：上密封、填料與波紋管三道密封設計。通常來說，波紋管密封就能保證閥門的泄漏要求，填料和上密封只作為保險備選作用。

特點二：波紋管上接墊設置防轉結構。防轉結構內置可以設計成比較高的防轉精度，能保證不受外部異常損害，有效保證波紋管的使用壽命。

特點三：閥桿上密封設計能確保波紋管在額定行程下運行，防止波紋管過度位移引起的失效。

特點四：采用考慮疲勞壽命裕量的波紋管參數，可以延長波紋管疲勞壽命。

特點五：按API623標準設計，考慮閥桿加長后的閥桿剛性，已經對閥桿進行加大，已通過閥桿穩定性校核。

特點六：近似封閉的波紋管箱，使波紋管與管道快速流動介質相對隔絕；可以防止波紋管因介質流動沖刷引起的損壞。

特點七：波紋管下接墊設置閥桿導向，增加細長桿的支撐點，能增加閥桿剛性，減小閥桿振動，延長波紋管壽命，同時防止介質異物進入波紋管波縫間，造成波紋管機械失效。

特點八：采用較大的啟閉行程與過流通道面積，可以減小介質流通時的振動，防止因振動造成的波紋管焊縫疲勞失效。

特點九：針對NPS>6”閥門采用導向閥瓣結構，減少閥瓣不平衡力引起的顏振，減小波紋管焊縫因振動疲勞而失效的概率，同時有利于閥門在不同方向安裝。

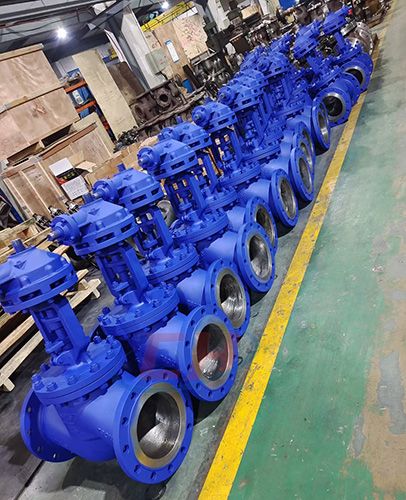

波紋管截止閥

產品應用展示

某糧油集團：該糧油食品煉制集團是世界最大糧油食品制造商之一，業務范圍包括棕櫚種植，油籽壓榨，食用油精煉，食糖加工和提煉，消費品，專用油脂，面粉及大米加工，油脂化工品，棕櫚生物柴油和化肥制造等產品。該系列產品用于棕櫚油提煉，主要介質為脂肪酸。該工藝在煉制工程中有較高的壓力與溫度，介質對閥門材料及密封要求較高。由于油類產品容易滲透，泄漏到環境容易引起環境污染，故項目產品采用波紋管密封閥門以防止填料處介質外漏。
