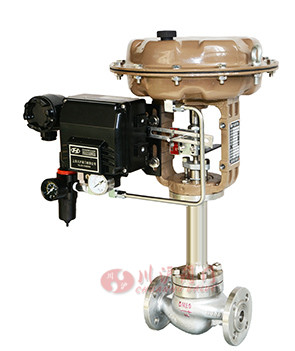

氣動波紋管調節閥 / Pneumatic bellows control valve
產品說明 (Valve Description)：
氣動波紋管調節閥是在ZJSP系列氣動單座調節閥和ZJSM系列氣動套筒調節閥基礎上，增加波紋管對移動的閥桿行程完全的密封，杜絕介質外漏的情況，可用于易燃易爆、有毒性、危險性的場合使用，如氯氣、氫氣、濃硫酸、稀硫酸等介質中使用。波紋管單座調節閥特別適用于允許泄漏量小閥前后壓差不大的工作場合使用，波紋管套筒調節閥適用于壓差較大且泄漏量較大的場合使用。

  點擊進入氣動波紋管調節閥說明書       點擊進入氣動執行器說明書

選型指導 (Valve Selection Guide)：

閥體材質：WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑：DN15-200mm
壓力范圍：國標(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美標(Class150、300、600)、日標(JIS 10K、20K)
閥蓋形式：標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
流量特性：等百分比、線性、快開等

氣動波紋管單座調節閥流量系數CV (Valve Parameters)
公稱通徑 閥座尺寸 額定Cv 行程
等百分比EQ% 快開Linear
20 6 0.32 — 16
8 0.8 — 16
10 1.6 — 16
15 4.0 — 16
20 6.3 10 16
25 6 0.32 — 16
8 0.8 — 16
10 1.6 — 16
15 4.0 — 16
20 6.3 10 16
25 10 16 16
32 32 17 25 16
40 40 24 35 25
50 50 44 55 25
65 65 68 85 40
80 80 99 135 40
100 100 175 210 40
125 125 275 345 60
150 150 360 466 60
200 200 640 735 60
250 250 960 1000 100
300 300 1300 1500 100


氣動波紋管套筒調節閥流量系數CV (Valve Parameters)
公稱通徑DN 閥座尺寸dn 額定Cv行程 行程mm
等百分比EQ% 線性Linear
40 25 16 16 25
32 17 25
40 24 35
50 50 44 55
65 65 68 85 38
80 80 99 135
100 100 175 210
125 125 275 345 50
150 150 360 466
200 200 640 735 75
250 250 960 1000 100
300 300 1300 1500


零部件材質 (Valve Material)
零部件 材質
閥體 WCB CF8 CF8M CF3M
閥座 304 304 316 316L
墊片 PTFE/金屬石墨墊片
閥芯 304 304 316 316L
導向套 304 304 316 316L
閥蓋 WCB CF8 CF8M CF3M
閥桿 304 304 316 316L
填料 PTFE/柔性石墨


性能參數 (Valve Performance Parameters)
項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
可調范圍R 30：1


連接尺寸 (Valve Connection Size)


公稱
通徑
DN		 結構長度L H H1 H2 A M
PN16/25 (150Lb) PN40
(300Lb)		 PN63
(600Lb)		 標準型 高溫型 低溫型 波紋管型
15/20 181 194 206 130 240 300 270 95 35 52.5 M12* 1.25
25 184 197 210 140 250 310 280 95 35 57.5
32 200 210 220 155 265 325 295 95 35 70
40 222 235 251 170 280 340 340 95 35 75
50 254 267 286 180 290 350 350 95 35 82.5
65 276 292 311 220 350 410 475 110 45 92.5 M16*1.5
80 298 317 337 230 360 420 485 110 45 100
100 352 368 394 245 375 435 500 110 45 117.5
125 410 425 440 295 455 525 645 135 55 140 M20*1.5
150 451 473 508 325 485 555 675 135 55 160
200 600 600 650 385 545 615 735 135 55 210
250 650 708 752 470 650 725 950 170 60 260 M24*M1.5


執行器選配表 (Actuator selection table)
公稱通徑 DN15、DN20、DN25、DN32 DN40, DN50 DN65、DN80、DN100 DN125、DN150、DN200 DN250、DN300
氣動薄膜執行器 型號 ZHA\B-22 ZHA\B-23 ZHA\B-34 ZHA\B-45 ZHA\B-56
推力(N) 2500 2500 3900 6800 10000
電動執行機構 (普通型/防爆型） 型號 PSL-202 PSL-204 PSL-208 PSL-312 PSL-314
推力(N) 2000 3000 5000 6500 9900
型號 381LSA-20 381LSB-30 381LSB-50 381LSC-65 381LSC-99
推力(N) 2000 3000 5000 6500 9900


氣動薄膜執行器連接尺寸 (Valve Connection Size)


型號 ZHA\ZHB-22 ZHA\ZHB-23 ZHA\ZHB-34 ZHA\ZHB-45 ZHA\ZHB-56
A 285 288 365 475 585
H 300 323 417 520 720
H1 90 90 130 135 170
hi 40 41 41 54 61
t 18 18 23 26 34
C 95 100 130 150 180
H3(MAX) 179 179 230 315 400
F 200 200 240 350 449
H2 106 115 170 195 270
h2 40 40 50 55 65
N-dl 2-dl0 2-dl0 4-d12 4-dl4 4-d18
d2 60 60 80 95 100
D 80 80 105 118 130
重董(kg} 12 16 22 52 125
