氣動三通調節閥 / Pneumatic three-way control valve
產品說明 (Valve Description)：

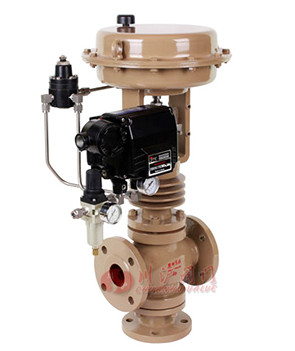

氣動三通調節閥ZJSF氣動三通分流調節閥和ZJSH氣動三通合流調節閥，三通調節閥采用雙閥芯上下導向結構，配用多種彈簧執行機構，閥體為四通結構，即一進二出（分流型），二進一出（合流型），從而達到流體混合升溫或降溫作用，或液體不等量分流，滿足不同工況的使用需求。該閥體具有結構緊湊，重量輕、動作靈敏，壓降損失小、允許壓新式高、閥容量大、流量特性精確和維護方便等優點，可用于各種不同的工作條件，特別適用于石油工業墊交換器的溫度控制系統和期貨各行各業的自動化控制。

  點擊進入氣動三通調節閥說明書       點擊進入氣動執行器說明書

選型指導 (Valve Selection Guide)：

閥體材質：WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑：DN25-400mm
壓力范圍：國標(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美標(Class150、300、600)、日標(JIS 10K、20K)
閥蓋形式：標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
流量特性：等百分比、線性、快開等

套筒調節閥流量系數CV (Valve Parameters)
公稱通徑
DN(mm)		 閥芯尺寸 額定CV值 行程
等百分比 直線型
25 16 6.3 8 16
20 10 13 16
40 25 17 20 25
32 25 30 25
50 32 25 30 25
40 36 40 25
80 50 60 70 40
65 100 115 40
100 65 100 115 40
80 135 150 40
150 100 190 215 60
125 280 315 60
200 150 410 435 60
175 500 550 60
250 175 500 550 100
200 650 735 100
300 200 650 735 100
250 950 1050 100
350 250 950 1050 100
300 1300 1400 100
400 300 1300 1400 100
350 1600 1900 130


零部件材質 (Valve Material)
零部件 材質
閥體 WCB CF8 CF8M CF3M
閥座 304 304 316 316L
墊片 PTFE/金屬石墨墊片
閥芯 304 304 316 316L
導向套 304 304 316 316L
閥蓋 WCB CF8 CF8M CF3M
閥桿 304 304 316 316L
填料 PTFE/柔性石墨


性能參數 (Valve Performance Parameters)
項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
可調范圍R 30：1

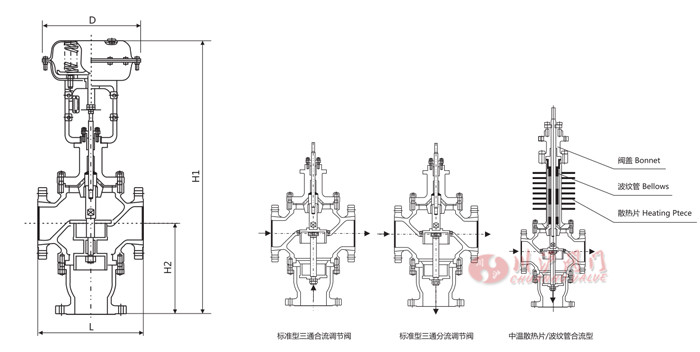

連接尺寸 (Valve Connection Size)


公稱通徑DN(mm) 合流 分流
行程 D L H1 H2 L H1 H2
PN(MPa) PN (MPa) PN(MPa) PN(MPa)
1.6 4.0 6.4 高溫型 中溫型 1.6 4.0 6.4 1.6 4.0 6.4 高溫型 中溫型 1.6 4.0 6.4
25 16 325 185 190 200 615 763 140 150 150 185 190 200 615 763 140 150 160
32 16 325 200 200 210 622 773 150 160 170 200 200 210 622 773 150 160 170
40 25 325 220 220 235 625 776 160 170 180 220 220 235 625 776 160 170 180
50 25 325 250 255 265 640 791 180 190 200 250 255 265 640 791 180 190 200
65 40 410 275 285 295 861 1024 200 210 220 275 285 295 861 1024 200 210 220
80 40 410 300 310 320 879 1042 210 230 240 300 310 320 885 1050 225 250 265
100 40 410 350 360 370 873 1036 220 250 260 350 360 370 900 1060 245 275 285
125 60 495 410 430 440 1029 1244 260 300 300 410 430 440 1050 1265 285 320 325
150 60 495 450 465 475 1046 1261 280 320 320 450 465 475 1060 1275 305 340 345
200 60 495 550 560 570 1075 1290 320 380 380 550 560 570 1105 1320 350 400 410
250 100 600 635 660 670 1451 1320   474 474 635 660 670 1525 2800   540 540
300 100 600 720 740 770 1512 1560   584 584 720 740 770 1545 1820   612 612

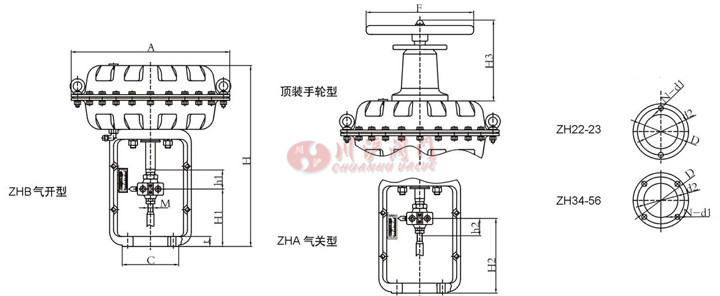

氣動薄膜執行器連接尺寸 (Valve Connection Size)


型號 ZHA\ZHB-22 ZHA\ZHB-23 ZHA\ZHB-34 ZHA\ZHB-45 ZHA\ZHB-56
A 285 288 365 475 585
H 300 323 417 520 720
H1 90 90 130 135 170
hi 40 41 41 54 61
t 18 18 23 26 34
C 95 100 130 150 180
H3(MAX) 179 179 230 315 400
F 200 200 240 350 449
H2 106 115 170 195 270
h2 40 40 50 55 65
N-dl 2-dl0 2-dl0 4-d12 4-dl4 4-d18
d2 60 60 80 95 100
D 80 80 105 118 130
重董(kg} 12 16 22 52 125
